DİJİTAL KOMPARATÖR (DIGITAL INDICATOR) KULLANIM KILAVUZU

Güvenlik Önlemleri

Cihazı, bu kullanım kılavuzunda belirtilen talimatlara ve teknik özelliklere uygun olarak kullanın.

• Batarya Güvenliği:
• Bataryayı sökmeyin, kısa devre yaptırmayın, şarj etmeyin veya ısıtmayın.
• Sızıntı durumunda batarya içeriği göze temas ederse derhal bol su ile yıkayın.
• Batarya yutulması durumunda zaman kaybetmeden bir doktora başvurun.

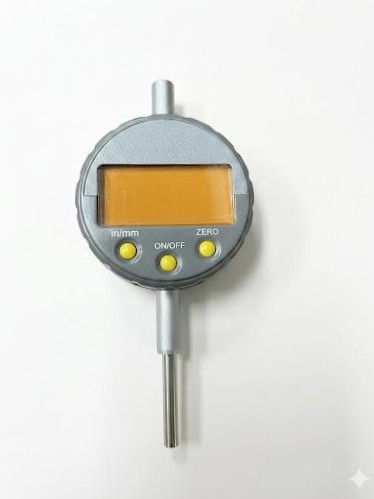

Yapı ve Fonksiyon Şeması

Görseldeki diyagrama göre bileşenler şunlardır:

1. LCD Display (Ekran)
2. SPC/USB Data Port (Veri Aktarım Girişi)
3. Battery Cover (Pil Kapağı)
4. mm/inch Conversion Key (Birim Değiştirme)
5. On/Off Key (Açma/Kapama)
6. Measuring Rod (Ölçüm Mili)
7. Measuring Tip (Ölçüm Ucu)
8. Set/Zero Key (Sıfırlama ve Ayar)

Teknik Özellikler (Features)

• Fonksiyonlar: Boyut ölçümü, form ve konum toleransı tespiti.
• Güç: 3V Çevreci Lityum Pil (CR2032).
• Çalışma Sıcaklığı: 0°C ile 40°C arası.
• Depolama ve Taşıma Sıcaklığı: -10°C ile 60°C arası.
• Bağıl Nem Oranı: ≤ %80.

Kullanım Talimatları (Operating Instruction)

1. Sistem Göstergesi: LCD ekranda küçük fontla “5” ve “in” görünüyorsa cihaz inç sistemindedir.
2. Birim Geçişi: Metrik (mm) ve inç (in) sistemleri arasında geçiş yapmak için mm/in tuşuna basın.
3. Güç Kontrolü: Cihazı ON/OFF tuşuyla açıp kapatın.
4. Sıfırlama ve Ayar (SET/ZERO):

• Ölçüm aralığı içinde herhangi bir noktada sıfırlama yapabilirsiniz.
• Kısa basış: Mevcut değeri sıfırlar veya ön ayarlı değeri gösterir.
• Uzun basış: Ekranda “SET” yazar; “pre-” ve “pre+” tuşlarını kullanarak değer ataması yapabilirsiniz.

1. Ölçüm Mili Bakımı: Mil üzerinde toz olması hareket kabiliyetini etkiler. Kullanım öncesinde temiz ve yağsız bir bezle mili mutlaka silin.

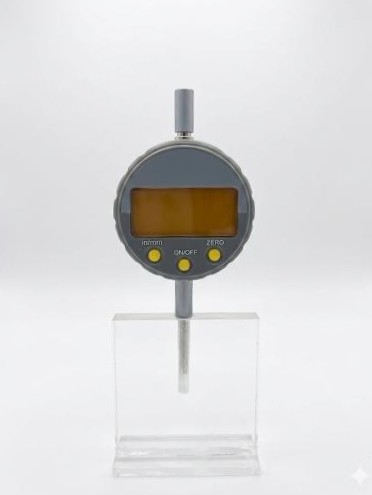

2. Montaj: Cihazın standart bir stand veya fikstür ile kullanılması önerilir (Önerilen montaj: 8H7mm yuva).
3. Yetkisiz Müdahale: Hasarı önlemek için cihazı sökmeyin veya tamir etmeye çalışmayın.

Önemli Notlar

• Cihazı şarj etmeyin ve ateşe atmayın.
• Yüksek tozlu ortamlardan, doğrudan güneş ışığından (UV) ve aşırı sıcaklıklardan koruyun.
• Dijital göstergeyi mıknatıslı nesnelerin üzerine koymayın. İş parçası ölçülmeden önce demanyetize edilmelidir.
