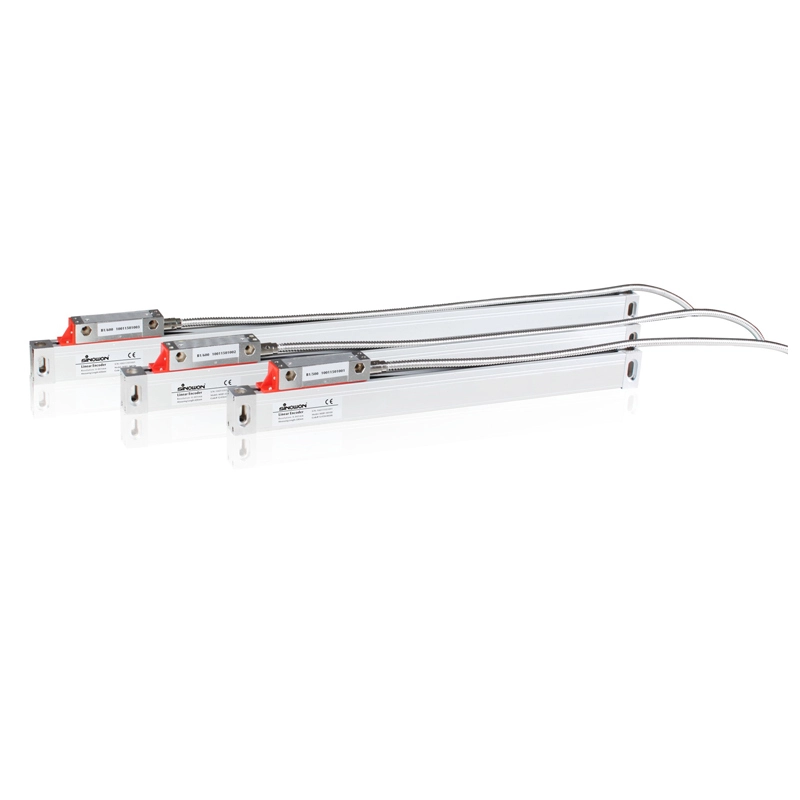

1. Doğrusal Ölçeklerin Uygulanması
SG serisi lineer ölçekler, Sinowon profil projektörleri, takım tezgahı mikroskopları, video ölçüm makineleri vb. ile yaygın olarak kullanılmaktadır. SG lineer ölçekler, iyi dinamik performansa, yüksek hareket hızına ve mükemmel güvenilirliğe sahiptir; sadece normal şaft dinamik performans gereksinimlerini değil, aynı zamanda yüksek dinamik performansa sahip doğrudan tahrikli ekipmanların gereksinimlerini de karşılayabilirler.
2. Doğrusal Ölçeklerin Özellikleri
Gelişmiş cam ızgara kaplama çoğaltma teknolojisini benimser ; bu da cam aralığının doğruluğunu, ana ve yardımcı ızgaraların referans değerlerini garanti eder.
İthal elektronik bileşenleri kullanır ve her bir lineer enkoder için elektronik bileşenlerin dayanıklılığını sağlayan en yeni STM çip montaj teknolojisini kullanır.
Tarama okuma sistemi, güvenilir ve dayanıklı beş yataklı bir tasarıma sahiptir ve optik algılama sisteminin sorunsuz ve uzun süreli hareketini sağlar.
Çift katmanlı yağ geçirmez, yüksek elastikiyetli ve yaşlanma karşıtı plastik toz contası olarak kullanılmıştır; bu da optimum sızdırmazlık performansı ve minimum sürtünme kuvveti sağlar .
Tarama okuma işlemi için konum kontrolörü olarak konumlandırma yayını kullanır; bu sayede yüksek hız koşullarında bile rulman kasnağının hareketinin dayanıklı ve sorunsuz bir şekilde gerçekleşmesi sağlanır.
Her bir cam, elektronik bileşen, toz contası ve yılan derisi tüpü, test cihazı ile titizlikle incelenir; bu sayede her bir lineer kodlayıcının lazer interferometre kalibrasyonundan sorunsuz bir şekilde geçmesi sağlanır .

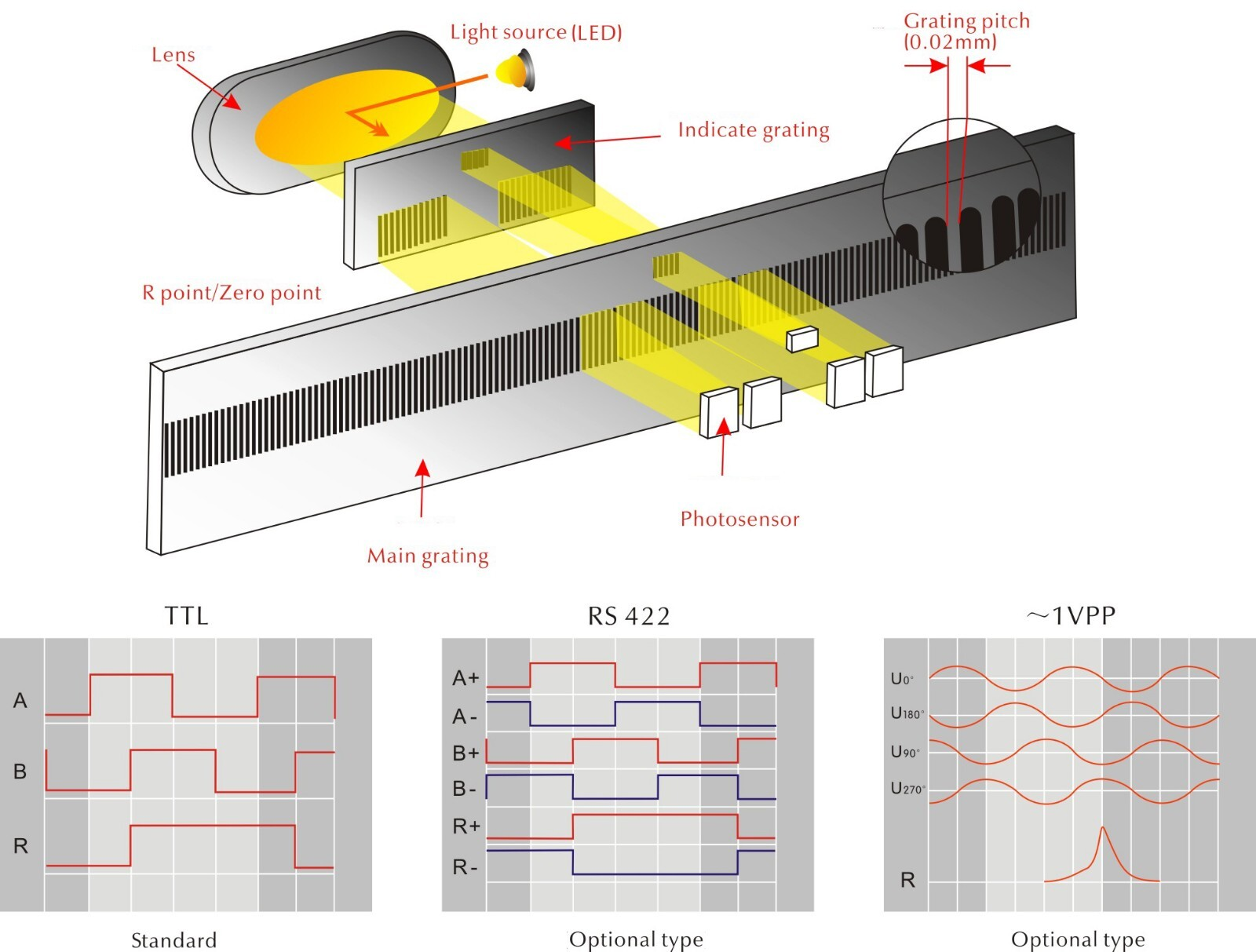

3. Çıkış Sinyali Şematik Diyagramı
| Ürün Adı | Doğrusal Ölçek SG Serisi | ||
| Model | SG1 | SG0.5 | SG0.1 |
| Çözünürlük | 1 μm | 0,5 μm | 0,1 μm |
| Maksimum Çalışma Hızı | 60 m/dak | 60 m/dak | 10 m/dak |
| Izgara Zifti | 20 μm | 20 μm | 10 μm |
| Çıkış Sinyali | TTL, RS422 | TTL, RS422 | TTL, RS422 |
| Izgara Ölçüm Sistemi | Kızılötesi optik ölçüm sistemi, kızılötesi dalga boyu: 880 (µm) | ||
| Uzunluk Ölçümü | 25~600 mm | ||
| Tarama Ünitesi Yuvarlama Sistemi | 90° beş bilyalı rulmanlı yuvarlanma sistemi | ||
| Çalışma Gerilimi | 5V±5%DC | ||
| Çalışma Ortamı | Sıcaklık: -10～45°C; Nem: ≤90% | ||
| Kesinlik | 50≤ML≤500mm : Doğruluk: ±3μm | ||
| 510≤ML≤600mm： Doğruluk: ±5μm | |||
| Sinowon Optik Ölçüm Cihazları Hassas Doğrusal Ölçekleri | |||||||||
| Çalışma Uzunluğu (mm) | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
| Çözünürlük 1 µm | SG1-050 | SG1-100 | SG1-150 | SG1-200 | SG1-250 | SG1-300 | SG1-400 | SG1-500 | SG1-600 |
| Çözünürlük 0,5 µm | SG0.5-050 | SG0.5-100 | SG0.5-150 | SG0.5-200 | SG0.5-250 | SG0.5-300 | SG0.5-400 | SG0.5-500 | SG0.5-600 |
| Çözünürlük 0,1 µm | SG0.1-050 | SG0.1-100 | SG0.1-150 | SG0.1-200 | SG0.1-250 | SG0.1-300 | SG0.1-400 | SG0.1-500 | SG0.1-600 |
Not: Standart sinyal tek TTL’dir, isteğe bağlı sinyal ise çift TTL’dir.
6. Ölçek Konnektörü piminin işlevleri:
| Pin No. | Sinyal | Sinyal Kablosu Rengi | Tip | Mevcut Özellikler |
| 1 | +5V | Kırmızı | Girdi | 35mA |
| 2 | 0V | Turuncu | Girdi | 35mA |
| 3 | A | Sarı | Çıktı | 4mA |
| 4 | B | Yeşil | Çıktı | 4mA |
| 5 | R | Kahverengi | Çıktı | 4mA |
| 6 | — | — | — | — |
| 7 | — | — | — | — |
| 8 | — | — | — | — |
| 9 | FG | Gümüş | — | — |
