Macrona Brinell-İndensiyon Optik Ölçüm

Brinell-İndensiyon Optik Ölçüm Sistemi QB-310

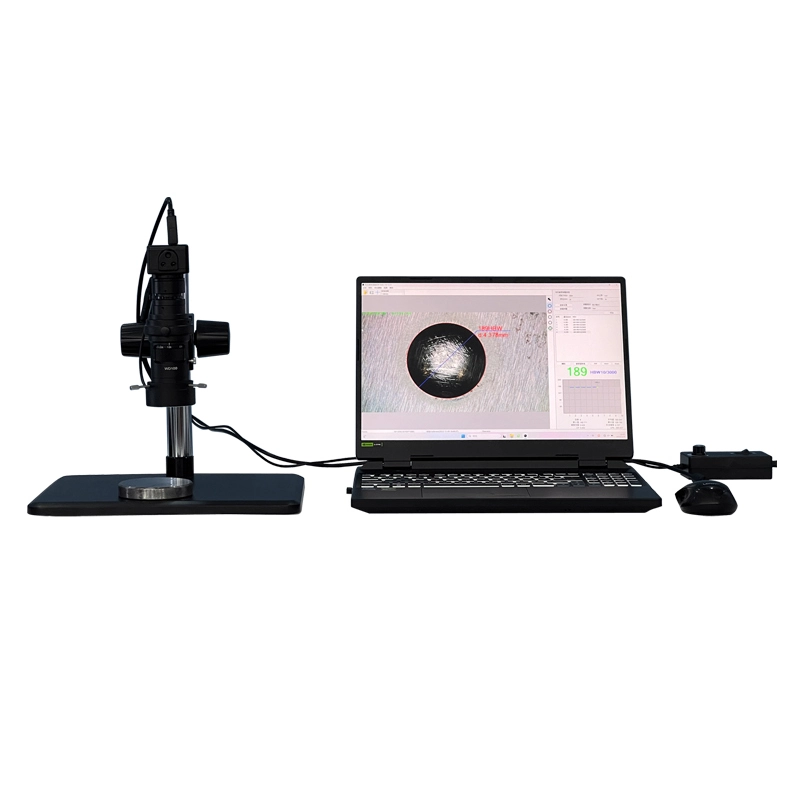

Masaüstü Brinell sertlik ölçüm mikroskobu, geleneksel mekanik okuma mikroskobunun yerini almak ve bir numunenin Brinell sertlik değerini otomatik olarak ölçmek için, piyasada bulunan herhangi bir Brinell sertlik test cihazıyla kullanılabilen, Windows tabanlı işletim sistemleri için geliştirilmiş otomatik bir Brinell sertlik optik ölçüm sistemidir.

Brinell girinti optik ölçüm sistemi, gelişmiş makine görüş teknolojisini benimser ve Brinell sertlik test cihazı tarafından uygulanan test kuvveti sonrasında numunenin bıraktığı girintiyi dijital mikroskop aracılığıyla fotoğraflar; bu sayede 10 mm, 5 mm, 2,5 mm ve 1 mm’lik farklı girinti uçlarıyla test edilen numunenin Brinell sertlik değerini ölçebilir.

Ölçüm işlemi sırasında, girinti kenarını belirlemek için insan müdahalesine gerek yoktur, girinti uzunluğu verilerini kaydetmek için insan müdahalesine gerek yoktur, sertlik karşılaştırma tablosunu bulmak için insan müdahalesine gerek yoktur; otomatik ölçüm, otomatik kayıt, otomatik saklama, otomatik sertlik testi grafiği oluşturma ve üst ve alt limitleri ayarlama, otomatik Ng ve Pass belirleme gibi özellikler mevcuttur.

Profesyonel test uzmanları, sertliği manuel olarak ölçmek için mekanik okuma mikroskobu kullanırlar ve bu işlem her seferinde yaklaşık 2 dakika sürer. Ölçüm sürecinde birden fazla iletim hatası oluşur ve ölçüm verimliliği çok düşüktür. Buna karşılık, Brinell girinti optik ölçüm sistemi kullanıldığında, herhangi bir profesyonel veya teknik personele ihtiyaç duymadan, şirket başkanından yeni mezun genel işçilere kadar herkes, 1 saniyeden kısa sürede doğru ölçüm yapabilir.

Sürekli yakınlaştırma özelliğine sahip lens, büyütme oranları arasında geçişi daha zahmetsiz ve hızlı hale getirir.

Özellikler :

Yazılım Tanıtımı :

1. HD Görüntü

Mikroskop, soğuk LED ışık kaynağı, yüksek çözünürlüklü optik sistem ve CMOS dijital kamera kullanır. Girintiler görüntüde net bir şekilde yeniden ortaya çıkabilir.

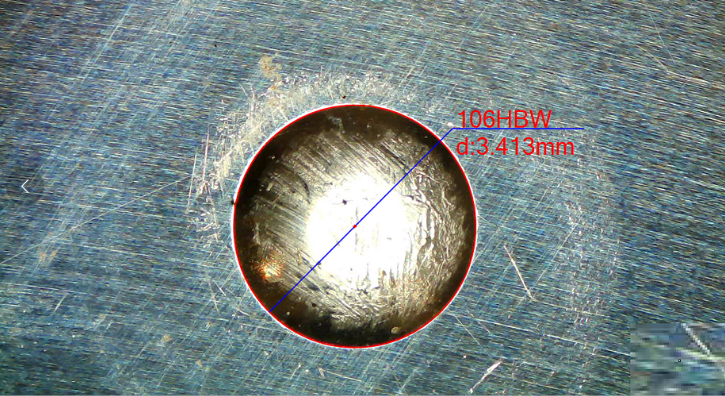

2. Otomatik Tanımlama

BrinScan, girinti kenarını otomatik olarak tanımlayabilir ve girinti dairesini otomatik olarak ölçebilir (bir daire için 200’den fazla nokta). Çapı hesaplar ve Brinell sertliğini otomatik olarak elde eder. Büyük girintiler için, girintinin tamamının görünmesi gerekmez, arayüzde girintinin yarısından fazlasının görünmesi ölçülebilir.

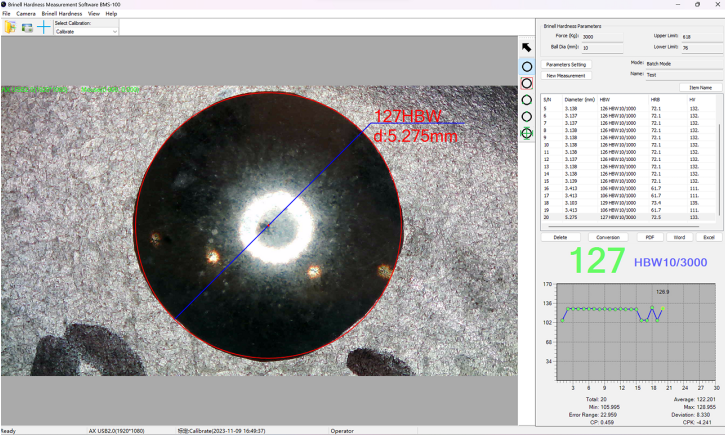

3. Tek Tuşla Ölçüm

BrinScan, basit ve kullanışlı bir arayüze sahiptir; operatörler profesyonel eğitim almadan da kullanabilir. Manuel seçim yapmaya gerek yoktur, tek tuşla işlem yapıldığında girinti çapı ve sertlik değeri elde edilir.  BrinScan ayrıca iki noktalı, üç noktalı ve tam seçim gibi temel seçim fonksiyonlarını da korur. Görüntü büyütme özelliği, manuel ölçümde kullanılarak ölçüm hassasiyetini artırır.

4.  Kolay Kalibrasyon

BrinScan’in ilk kalibrasyonu cam ölçek ve Brinell standart sertlik bloğu ile yapılabilir. Bir ölçek kalibre edildikten sonra (K değeri), ölçüm ölçeği değiştirildiğinde tekrar kalibrasyon yapılmasına gerek yoktur, doğrudan yeni ölçekte ölçüm yapılabilir.

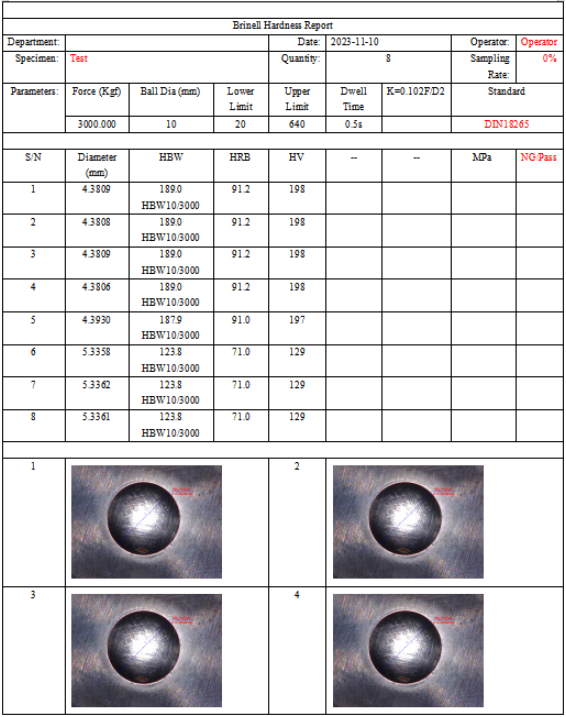

5. Rapor Çıktısı

BrinScan, girinti çapını, ölçüm değerini, maksimum ve minimum değerleri, dönüşüm değerlerini ( HRA, HRB, HRC, HV, HS, çekme dayanımı vb. ) görüntüler . Girinti görüntüsü otomatik olarak kaydedilir ve departman ile operatör kullanıcı tarafından tanımlanabilir. Word ve Excel dosyaları manuel kayıt gerektirmeden otomatik olarak oluşturulabilir.

6. Yüksek Uyumluluk

BrinScan, her türlü Brinell Sertlik Ölçer cihazıyla birlikte kullanılabilir ve WIN10 ve Win11 ile uyumludur.
