MACRONA DİJİTAL KOMPARATÖR (DIGITAL INDICATOR) KULLANIM KILAVUZU

Güvenlik Önlemleri

Operatör güvenliğini sağlamak için bu cihazı kılavuzda belirtilen talimat ve özelliklere uygun olarak kullanınız.

• Batarya Uyarıları:
• Bataryayı sökmeyin, kısa devre yapmayın, şarj etmeyin veya ısıtmayın.
• Sızıntı olması durumunda batarya içeriği gözle temas ederse hemen bol su ile yıkayın ve bir doktora danışın.
• Yutulması durumunda derhal tıbbi yardım alın.

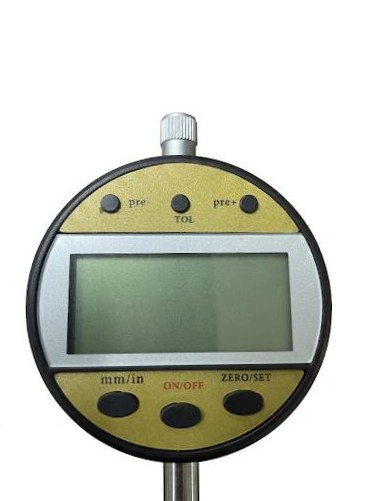

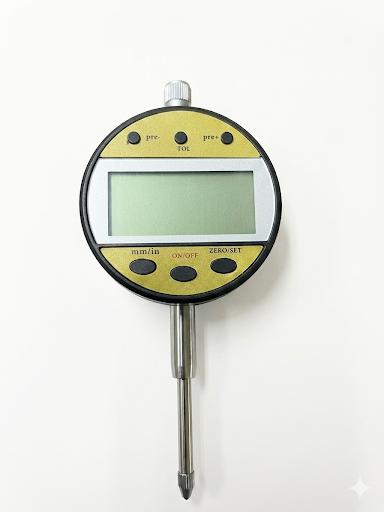

Yapı ve Fonksiyonlar

1. Tolerance (Tolerans Ayarı)
2. Minimum Tolerance (Min. Tolerans)
3. Battery Cover (Pil Kapağı)
4. mm/in Conversion Key (Birim Değiştirme)
5. On/Off Key (Açma/Kapama)
6. Measuring Rod (Ölçüm Mili)
7. Measuring Tip (Ölçüm Ucu)
8. SET/Zero Key (Sıfırlama/Ayar)
9. SPC/USB Data Port (Veri Çıkışı)
10. LCD Display (Ekran)
11. Maximum Tolerance (Maks. Tolerans)

Teknik Özellikler (Features)

• Fonksiyonlar: Boyut ölçümü, form ve konum toleransı tespiti.
• Batarya: 3V Çevreci Lityum Pil (CR2032).
• Çalışma Sıcaklığı: 0°C ile 40°C arası.
• Depolama Sıcaklığı: -10°C ile 60°C arası.
• Bağıl Nem: ≤ %80.

Kullanım Talimatları (Operating Instructions)

1. Sistem Seçimi: LCD ekranda küçük fontla “5” ve “in” görünüyorsa cihaz inç (inch) sistemindedir.
2. Birim Dönüşümü: Metrik (mm) ve inç (in) arasında geçiş yapmak için mm/in tuşuna basın.
3. Güç: Cihazı açmak veya kapatmak için ON/OFF tuşunu kullanın.
4. Sıfırlama (SET/ZERO):

• Ölçüm aralığı içinde herhangi bir konumda sıfırlama yapılabilir.
• Kısa basış: Mevcut değeri sıfırlar veya ön ayarlı değeri gösterir.
• Uzun basış: Ekranda “SET” görünür. “pre-” ve “pre+” tuşlarına basarak değer ön tanımlaması yapılabilir.

1. Ön Ayar (pre-, pre+): Bu tuşlara kısa basarak değeri kendiniz ayarlayabilir veya uzun basarak sayıları tek tek değiştirebilirsiniz.
2. Tolerans Fonksiyonu (TOL): Bu tuşa bir kez basarak maksimum ve minimum toleransları ayarlayabilirsiniz. Değer uygunsa ekranda “ok” ibaresi görünecektir.
3. Temizlik: Ölçüm milinde toz olması milin hareketini etkiler. Kullanmadan önce mili temiz ve yağsız bir bezle siliniz.

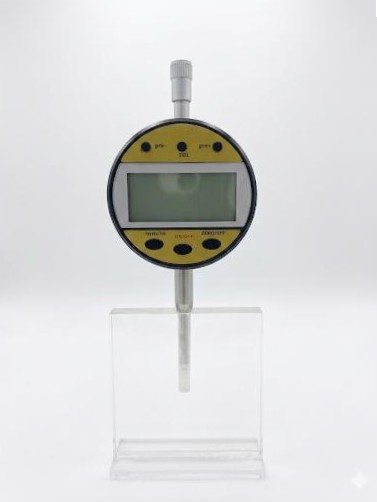

4. Montaj: Cihazın bir stand veya fikstürle kullanılması önerilir. Standart olarak 8H7mm montaj yuvası kullanılması tavsiye edilir.
5. Bakım: Hasarı önlemek için yetkisiz kişilerin cihazı sökmemesi veya onarmaya çalışmaması gerekir.

Dikkat Edilmesi Gereken Notlar

1. Cihazı şarj etmeyin ve ateşe atmayın.
2. Yüksek tozlu ortamlardan, doğrudan güneş ışığından (UV) ve aşırı yüksek sıcaklıklardan kaçının.
3. Dijital göstergeyi manyetik nesnelerin üzerine koymayın; iş parçası ölçülmeden önce demanyetize edilmelidir (mıknatıslığı giderilmelidir).
