ELEKTRONİK KOMPAKTÖR KULLANIM KILAVUBU

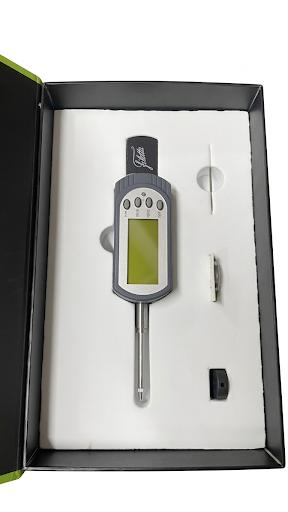

1. Parça İsimleri (Nomenclature)

1. Kulak (Lug): Arka kapak montaj çıkıntısı.
2. Veri Çıkışı (Output Connector): Bilgisayar/cihaz bağlantı noktası.
3. Preset: Ön değer atama tuşu.
4. ON/OFF: Açma ve kapama tuşu.
5. in/mm: İnç ve milimetre arası dönüşüm tuşu.
6. ORIGIN: Sıfırlama (başlangıç noktası) tuşu.
7. LCD Ekran: Ölçüm değerlerini gösterir.
8. Gövde (Stem): Bağlantı mili.
9. Mil (Spindle): Hareketli ölçüm mili.
10. Ölçüm Ucu (Contactor): Temas ucu.
11. Pil Kapağı (Battery Cap): Pil yuvası kapağı.

2. Kurulum ve Hazırlık

Pilin Takılması

• Pil kapağını çekerek çıkarın.
• CR1632 tipi pili, “+” kutbu yukarı bakacak şekilde yerleştirin ve kapağı iterek kapatın.
• Not: Pil değişiminden sonra cihaz eski referans noktasını hatırlayabilir, bu nedenle her seferinde sıfırlama yapmanız gerekmeyebilir.

Cihazın Montajı

• Cihazı gövdesinden (Stem) veya kulağından (Lug) bir standa sabitleyin. Gövde kullanacaksanız \phi 8\text{mm} çapında bir yuva tercih edin.
• Dikkat: Mili sıkıştırmak için aşırı güç (300N ve üzeri) kullanmayın; bu, milin hareketini engelleyebilir.

Temas Ucunun Değiştirilmesi

• Ucu sökerken veya takarken milin dönmesini engellemek için iki adet pense/kelepçe kullanın. Biriyle mili sabit tutarken diğeriyle ucu çevirin.

3. Teknik Özellikler (Parametreler)

4. Kullanım Talimatları

1. Açma/Kapama: Cihazı açmak veya kapatmak için ON/OFF tuşuna kısa basın.
2. Sıfırlama (ORIGIN): Mili sıfır olmasını istediğiniz noktaya getirin. ORIGIN tuşuna 3 saniyeden fazla basın. Ekranda “0.000” görülecektir.
3. Birim Dönüşümü: İnç ve Milimetre arasında geçiş yapmak için in/mm tuşuna basın.
4. Ön Değer Atama (Preset):

• PRESET tuşuna ekranda “P” harfi yanıp sönene kadar (yaklaşık 3 saniye) basın.
• Hangi haneyi değiştirmek istiyorsanız o haneye gelene kadar PRESET tuşuna basılı tutun. Haneler sırayla yanıp sönecektir.
• İstenilen rakamı (0-9) seçmek için tuşa kısa basın.
• Ayarlar bittiğinde “P” harfi tekrar yanıp sönene kadar bekleyin ve çıkmak için tuşa uzun basın.

5. Hata Mesajları ve Çözümler

• “B” Mesajı: Pil voltajı çok düşük. Pili yenisiyle değiştirin.
• “Err” Mesajı: Sensörde nem veya kir kaynaklı bir hata oluştuğunu gösterir. Cihazı kapatın, kuru ve oda sıcaklığında bir ortamda en az 2 saat bekletin. Düzelmezse servise başvurun.
• ABS Veri Hatası: Milin çok hızlı hareket ettirilmesinden kaynaklanır. Geçicidir, ölçüm fonksiyonuna kalıcı zarar vermez.

6. Veri Çıkışı (Data Output)

Cihaz, 5 pinli bir veri çıkış portuna sahiptir. Ölçüm verileri dijital sinyal olarak bilgisayara veya veri toplayıcıya aktarılabilir. (Kılavuzdaki diyagramda pin uçları; GND, DATA, CK ve REQ olarak tanımlanmıştır.)
